اکستندر VGA چیست؟ راهنمای جامع انتخاب، نصب و خرید افزایش‌دهنده سیگنال VGA

اکستندر VGA چیست؟ راهنمای جامع انتخاب، نصب و خرید افزایش‌دهنده سیگنال VGA

تصور کنید وسط سالن کنفرانس ایستاده‌اید؛ لپ‌تاپ شما یک سمت سالن است و ویدئو پروژکتور، سی متر آن‌طرف‌تر زیر سقف نصب شده. یک کابل VGA بلند تهیه می‌کنید، اتصالات را برقرار می‌کنید و نتیجه؟ تصویری تار، سایه‌دار و بی‌رمق روی پرده. مشکل نه از پروژکتور است و نه از لپ‌تاپ؛ ماهیت آنالوگ سیگنال VGA است که در مسیرهای طولانی به‌تدریج تحلیل می‌رود.

بیشتر بخوانید: منظور از اکستندر USB چیست؟

راه‌حل مهندسی‌شدهٔ این مشکل، دستگاه کم‌ادعایی به نام اکستندر VGA است؛ قطعه‌ای که ستون فقرات بسیاری از سالن‌های همایش، اتاق‌های مانیتورینگ دوربین مداربسته و پروژه‌های دیجیتال ساینیج به شمار می‌رود. در این راهنمای جامع از مجلهٔ تخصصی سیکاس کالا (sikaskala.com)، مرجع لوازم جانبی کامپیوتر، دقیقاً یاد می‌گیرید اکستندر VGA چیست، چگونه کار می‌کند، چه انواعی دارد و هنگام خرید باید به چه مشخصاتی توجه کنید.

خلاصه مدیریتی (Executive Summary)

اکستندر VGA (VGA Extender) دستگاهی الکترونیکی است که سیگنال آنالوگ تصویر VGA را تقویت و بازسازی می‌کند تا بتوان آن را بدون افت محسوس کیفیت به فاصله‌های ۳۰ تا ۳۰۰ متر منتقل کرد؛ کاری که با کابل معمولی VGA عملاً بیش از ۵ تا ۱۰ متر ممکن نیست. رایج‌ترین مدل‌ها از یک فرستنده و یک گیرنده تشکیل شده‌اند که با کابل شبکه Cat5e یا Cat6 به هم متصل می‌شوند و در سالن‌های کنفرانس، اتاق‌های مانیتورینگ و دیجیتال ساینیج کاربرد دارند.

اکستندر VGA چیست و چه مشکلی را حل می‌کند؟

پورت VGA با کانکتور آبی‌رنگ ۱۵ پین، از دههٔ ۸۰ میلادی تاکنون پرکاربردترین رابط تصویر آنالوگ دنیا بوده است. هنوز هم میلیون‌ها ویدئو پروژکتور، دستگاه DVR دوربین مداربسته، مانیتور صنعتی و کامپیوتر اداری از این پورت استفاده می‌کنند. اما سیگنال آنالوگ یک دشمن قدیمی دارد: فاصله.

اکستندر VGA دقیقاً برای همین ساخته شده است؛ دستگاهی که سیگنال را در مبدأ آماده‌سازی و در مقصد بازسازی می‌کند تا تصویر در انتهای یک مسیر ۵۰، ۱۰۰ یا حتی ۳۰۰ متری، همان‌قدر شفاف باشد که پشت کیس کامپیوتر بود. به همین دلیل در بازار با نام‌های «دستگاه افزایش طول VGA»، «افزایش‌دهنده کابل VGA» و «تقویت‌کننده سیگنال VGA» هم شناخته می‌شود.

چرا سیگنال VGA در فاصله‌های زیاد افت می‌کند؟

سیگنال VGA از پنج مؤلفهٔ آنالوگ (قرمز، سبز، آبی و دو سیگنال همگام‌سازی) تشکیل شده است. با طولانی‌تر شدن کابل، سه اتفاق به‌طور هم‌زمان رخ می‌دهد:

• تضعیف (Attenuation): مقاومت الکتریکی کابل، دامنهٔ سیگنال را کاهش می‌دهد و تصویر کم‌نور و کم‌کنتراست می‌شود.
• افت فرکانس‌های بالا: خازن ذاتی کابل مانند یک فیلتر عمل می‌کند و جزئیات ریز و لبه‌های تصویر را «تار» می‌کند.
• نویزپذیری: هرچه مسیر بلندتر باشد، سیگنال بیشتر در معرض تداخل الکترومغناطیسی کابل‌های برق و تجهیزات اطراف قرار می‌گیرد.

نکتهٔ مهم اینکه هرچه رزولوشن بالاتر باشد، فرکانس سیگنال بیشتر و افت کیفیت سریع‌تر است. به زبان ساده: کابلی که در رزولوشن 800×600 تا ۲۰ متر جواب می‌دهد، ممکن است در Full HD از ۷ متر هم سالم عبور نکند.

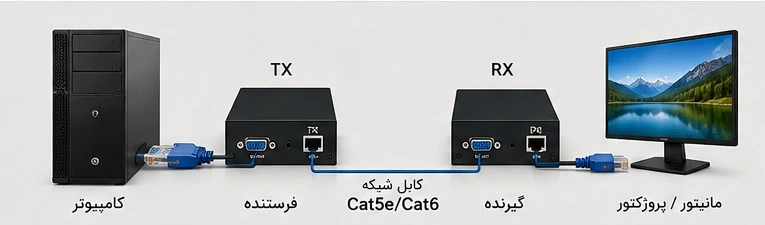

اکستندر VGA چگونه کار می‌کند؟ آشنایی با فرستنده و گیرنده

رایج‌ترین اکستندرهای بازار از دو یونیت تشکیل شده‌اند:

• فرستنده (Transmitter / TX): کنار منبع تصویر (کامپیوتر، لپ‌تاپ یا DVR) قرار می‌گیرد، سیگنال آنالوگ را دریافت و آن را به سیگنال متعادل (Balanced) و مقاوم در برابر نویز تبدیل می‌کند.
• گیرنده (Receiver / RX): کنار نمایشگر یا پروژکتور نصب می‌شود، سیگنال را از کابل شبکه تحویل می‌گیرد و پس از تقویت و جبران افت، دوباره به VGA استاندارد تبدیل می‌کند.

بین این دو یونیت، یک رشته کابل شبکه Cat5e یا Cat6 قرار می‌گیرد؛ کابلی ارزان، همه‌جا در دسترس و بسیار ساده‌تر از کابل ضخیم VGA برای عبور دادن از داکت و لولهٔ ساختمان.

بیشتر بخوانید: اکستندر HDMI چیست؟

محتویات معمول جعبهٔ یک اکستندر VGA:

• یونیت فرستنده و یونیت گیرنده
• یک یا دو آداپتور برق (معمولاً ۵ یا ۱۲ ولت DC)
• کابل کوتاه VGA برای اتصال یونیت‌ها به دستگاه‌ها (در برخی مدل‌ها)
• دفترچهٔ راهنما

نکتهٔ کلیدی: کابل شبکه فقط «بستر انتقال» است، نه شبکهٔ کامپیوتری!

یکی از رایج‌ترین سوءتفاهم‌ها همین‌جاست. در اکثر اکستندرهای VGA، سیگنالی که روی کابل شبکه حرکت می‌کند یک سیگنال آنالوگ اختصاصی است، نه دیتای شبکه (IP). بنابراین:

• نمی‌توانید بین فرستنده و گیرنده، سوییچ یا روتر شبکه قرار دهید.
• مسیر کابل باید «نقطه‌به‌نقطه» و بدون قطعی باشد.
• این کابل نباید وارد پریزها و رک شبکهٔ ساختمان شود، مگر آنکه یک رشتهٔ کاملاً مستقل برای آن در نظر گرفته باشید.

تنها استثنا، مدل‌های «اکستندر VGA تحت شبکه (Over IP)» هستند که سیگنال را دیجیتال و بسته‌بندی می‌کنند و کمی جلوتر معرفی‌شان می‌کنیم.

انواع اکستندر VGA؛ کدام مدل برای پروژهٔ شما مناسب است؟

۱. اکستندر VGA با کابل شبکه (Cat5e/Cat6)؛ محبوب‌ترین انتخاب

همان مدل کلاسیک فرستنده-گیرنده که توضیح دادیم. مقرون‌به‌صرفه، ساده و بدون نیاز به هیچ نرم‌افزار یا تنظیماتی. مدل‌های رایج بازار با بردهای اسمی ۳۰، ۶۰، ۱۰۰، ۲۰۰ و ۳۰۰ متر عرضه می‌شوند و بسیاری از آن‌ها انتقال صدا از طریق جک ۳.۵ میلی‌متری را هم پشتیبانی می‌کنند.

۲. تقویت‌کننده (بوستر) خطی VGA

دستگاه کوچکی که میان دو کابل VGA قرار می‌گیرد و سیگنال را در طول مسیر تقویت می‌کند. برای بردهای متوسط (معمولاً تا حدود ۶۵ متر) کاربرد دارد، اما چون همچنان به کابل VGA ضخیم و گران وابسته است، امروزه کمتر از مدل مبتنی بر کابل شبکه محبوبیت دارد.

۳. اکستندر VGA تحت شبکه (Over IP)

این مدل‌ها تصویر را دیجیتال و فشرده می‌کنند و به‌صورت بسته‌های شبکه ارسال می‌کنند؛ بنابراین می‌توانند از سوییچ شبکه عبور کنند و حتی ساختار «یک فرستنده به چند گیرنده» بسازند. قیمت بالاتر و تأخیر (Latency) جزئی، بهای این انعطاف‌پذیری است.

۴. اکستندر بی‌سیم VGA

برای شرایطی که کابل‌کشی ممکن نیست. برد و پایداری محدودتری دارد و به تداخل امواج حساس است؛ به همین دلیل فقط در سناریوهای خاص توصیه می‌شود.

مشخصات فنی مهم هنگام خرید اکستندر VGA

برد انتقال (Range)

بردی که روی جعبه درج می‌شود معمولاً در شرایط ایده‌آل و با کابل مرغوب اندازه‌گیری شده است. قانون طلایی: همیشه دستگاهی انتخاب کنید که برد اسمی آن حداقل ۲۰ تا ۳۰ درصد بیشتر از فاصلهٔ واقعی پروژهٔ شما باشد.

رزولوشن و رابطهٔ آن با فاصله

در اکستندرهای آنالوگ، رزولوشن و برد با هم رابطهٔ معکوس دارند. جدول زیر یک راهنمای تقریبی و رایج در مدل‌های بازار است (اعداد دقیق به برند، مدل و کیفیت کابل بستگی دارد):

پشتیبانی از صدا (Audio)

پورت VGA ذاتاً صدا ندارد. اگر پروژهٔ شما به صدا نیاز دارد (مثلاً پخش ویدئو در سالن همایش)، حتماً مدلی انتخاب کنید که ورودی و خروجی صدای ۳.۵ میلی‌متری داشته باشد تا صدا و تصویر روی همان یک کابل شبکه منتقل شوند.

تنظیم Gain و EQ

مدل‌های باکیفیت، ولوم یا پیچ تنظیم برای «شدت سیگنال» و «جبران فرکانس‌های بالا» دارند. این قابلیت به شما اجازه می‌دهد در بردهای بلند، شارپ بودن و روشنایی تصویر را دستی بهینه کنید؛ مشخصه‌ای که هنگام مقایسهٔ مدل‌ها نباید نادیده گرفته شود.

تغذیه و آداپتور برق

بسته به مدل، یکی یا هر دو یونیت به آداپتور برق نیاز دارند و همین تغذیهٔ مستقل است که جلوی افت کیفیت در متراژهای بالا را می‌گیرد. پیش از نصب مطمئن شوید نزدیک هر دو نقطه، پریز برق در دسترس است.

جنس کابل شبکه؛ جایی که بیشتر پروژه‌ها شکست می‌خورند

بخش بزرگی از نارضایتی‌ها از اکستندرها ربطی به خود دستگاه ندارد و نتیجهٔ کابل نامرغوب است:

• فقط از کابل با هادی «مس خالص» استفاده کنید؛ کابل‌های CCA (آلومینیوم با روکش مس) در بردهای بلند نتیجهٔ فاجعه‌باری دارند.
• در محیط‌های پرنویز صنعتی، کابل شیلددار (FTP/SFTP) با اتصال ارت صحیح انتخاب مطمئن‌تری است.
• در بردهای بلند، کابل Cat6 مرغوب معمولاً نتیجهٔ بهتری نسبت به Cat5e ارائه می‌دهد.

کاربردهای اکستندر VGA در دنیای واقعی

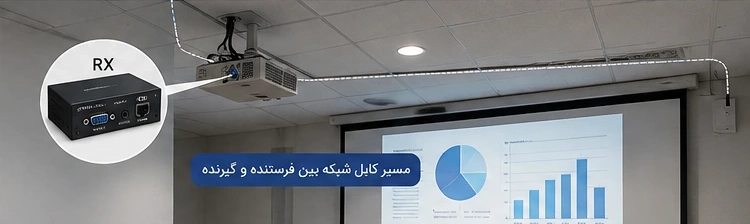

• سالن‌های کنفرانس و آمفی‌تئاتر: انتقال تصویر لپ‌تاپ سخنران به ویدئو پروژکتور سقفی در فاصلهٔ ده‌ها متری.
• اتاق مانیتورینگ دوربین مداربسته: ارسال خروجی VGA دستگاه DVR یا XVR به مانیتور نگهبانی در ساختمان یا سولهٔ دیگر؛ یکی از پرتقاضاترین کاربردها در پروژه‌های حفاظتی.
• کلاس‌های هوشمند و مراکز آموزشی: اتصال کامپیوتر مرکزی به نمایشگر یا دیتا پروژکتور کلاس‌ها.
• دیجیتال ساینیج و تبلیغات محیطی: ارسال محتوا از یک پلیر مرکزی به نمایشگرهای ویترین و سالن فروش.
• محیط‌های صنعتی: نمایش اطلاعات خط تولید روی مانیتورهایی دور از اتاق کنترل.
• کیوسک‌ها و دستگاه‌های سلف‌سرویس: جایی که کیس مرکزی به دلایل امنیتی از نمایشگر فاصله دارد.

کارشناسان فروش سیکاس کالا هر روز در همین سناریوها به پروژه‌های مختلف مشاوره می‌دهند؛ اگر بین چند مدل مردد هستید، شرح پروژه را با آن‌ها در میان بگذارید تا اقتصادی‌ترین ترکیب دستگاه و کابل را پیشنهاد دهند.

اکستندر VGA یا راهکارهای جایگزین؟ یک مقایسهٔ صادقانه

کابل VGA بلند؛ فقط برای مسیرهای کوتاه

برای فاصله‌های زیر ۱۰ متر، یک کابل VGA مرغوب و ضخیم هنوز ساده‌ترین و ارزان‌ترین راه است. اما فراتر از آن، قیمت کابل‌های بلند باکیفیت به‌سرعت بالا می‌رود، عبور دادن کابل ضخیم از داکت دشوار می‌شود و افت کیفیت هم دیر یا زود خودش را نشان می‌دهد.

مسیر دیجیتال: مبدل VGA به HDMI به‌علاوهٔ اکستندر HDMI

اگر تجهیزات مقصد شما مدرن هستند یا برنامهٔ ارتقا دارید، می‌توانید سیگنال را با یک مبدل VGA به HDMI دیجیتال کنید و سپس با اکستندر HDMI انتقال دهید. کیفیت مسیر دیجیتال پایدارتر است، اما هزینهٔ مجموع تجهیزات بیشتر می‌شود. برای تجهیزات قدیمی که قرار نیست تغییر کنند، اکستندر VGA همچنان به‌صرفه‌ترین انتخاب است.

اکستندر را با اسپلیتر، سوییچ و KVM اشتباه نگیرید

نکتهٔ کاربردی: برخی اسپلیترهای حرفه‌ای، خروجی روی کابل شبکه دارند و عملاً «اسپلیتر + اکستندر» محسوب می‌شوند؛ برای پروژه‌های چندنمایشگره سراغ همین دسته بروید.

جمع‌بندی مقایسه در یک نگاه

آموزش نصب اکستندر VGA در ۶ گام

1. فرستنده را با یک کابل VGA کوتاه به منبع تصویر (کامپیوتر، لپ‌تاپ یا DVR) وصل کنید.
2. کابل شبکهٔ مسیر را به‌صورت استاندارد T568B و «سرتاسری» (Straight-Through) سوکت بزنید و با تستر شبکه، سلامت هر ۸ رشته را آزمایش کنید.
3. دو سر کابل شبکه را به پورت RJ45 فرستنده و گیرنده متصل کنید.
4. گیرنده را با کابل VGA کوتاه به مانیتور یا پروژکتور وصل کنید.
5. آداپتورهای برق را متصل و ابتدا اکستندر، سپس منبع و نمایشگر را روشن کنید.
6. در صورت وجود پیچ‌های Gain و EQ، آن‌ها را آرام بچرخانید تا شفاف‌ترین و روشن‌ترین تصویر حاصل شود.

نکات طلایی کابل‌کشی برای بهترین کیفیت تصویر

• کابل شبکه را حداقل ۳۰ سانتی‌متر دورتر از کابل‌های برق بکشید و در صورت اجبار به تقاطع، عمود بر آن‌ها عبور دهید.
• از قرار دادن کوپلر و اتصال واسط در طول مسیر پرهیز کنید؛ هر اتصال، یک نقطهٔ افت و نویز است.
• کابل را از کنار بالاست لامپ‌ها، تابلو برق و موتورخانه عبور ندهید.
• در پایان کار، دو سر کابل را برچسب‌گذاری کنید؛ در عیب‌یابی‌های آینده قدردان خودتان خواهید بود.

عیب‌یابی سریع مشکلات رایج اکستندر VGA

چک‌لیست خرید: بهترین اکستندر VGA را چگونه انتخاب کنیم؟

قبل از خرید اکستندر VGA، پاسخ این ۶ سؤال را مشخص کنید:

• فاصلهٔ واقعی نقطه‌به‌نقطهٔ پروژه چند متر است؟ (برد اسمی دستگاه را ۲۰ تا ۳۰ درصد بالاتر انتخاب کنید)
• در آن فاصله به چه رزولوشنی نیاز دارید؟
• انتقال صدا برایتان ضروری است؟
• محیط نصب پرنویز است؟ (کابل شیلددار و مدل دارای تنظیم EQ در اولویت باشد)
• به عبور از سوییچ شبکه یا توزیع تصویر به چند نقطه نیاز دارید؟ (سراغ مدل‌های Over IP یا اسپلیترهای تحت کابل شبکه بروید)
• در دو انتهای مسیر، پریز برق در دسترس است؟

در بازار ایران برندهای متعددی مانند لنکنگ (Lenkeng)، ام‌تی-ویکی (MT-VIKI)، فرانت، کی‌نت و دی‌نت مدل‌های متنوعی از اکستندر VGA عرضه می‌کنند که از نظر برد، کیفیت ساخت و امکانات تفاوت‌های قابل‌توجهی دارند. فروشگاه اینترنتی لوازم جانبی کامپیوتر سیکاس کالا (Sikas Kala) با گردآوری متنوع‌ترین برندها و ارائهٔ مشاورهٔ تخصصی رایگان کمک می‌کند دقیقاً مدلی را بخرید که با فاصله، رزولوشن و بودجهٔ پروژه‌تان هم‌خوانی دارد. برای استعلام قیمت روز و موجودی، کافی است به sikaskala.com سر بزنید.

جمع‌بندی

اکستندر VGA پاسخ ساده و اقتصادی به یک مشکل قدیمی است: انتقال تصویر آنالوگ به فاصله‌های دور، بدون افت کیفیت. با شناخت انواع آن (کابل شبکه، بوستر، تحت شبکه و بی‌سیم)، درک رابطهٔ فاصله و رزولوشن و رعایت اصول کابل‌کشی، می‌توانید پروژه‌ای تحویل دهید که سال‌ها بی‌دردسر کار کند. اگر هنوز در انتخاب مدل مناسب تردید دارید، کارشناسان سیکاس کالا آماده‌اند تجربهٔ صدها پروژهٔ مشابه را در اختیارتان بگذارند.

سوالات متداول دربارهٔ اکستندر VGA

کابل VGA بدون اکستندر تا چند متر کیفیت قابل قبول دارد؟

با کابل معمولی در رزولوشن Full HD حدود ۵ متر و با کابل بسیار مرغوب و ضخیم، در رزولوشن‌های پایین‌تر تا حدود ۱۵ متر. فراتر از آن، تاری و سایه‌دار شدن تصویر تقریباً اجتناب‌ناپذیر است.

آیا می‌توانم کابل بین فرستنده و گیرنده را به سوییچ یا روتر شبکه وصل کنم؟

خیر. در اکستندرهای معمولی، سیگنال روی کابل شبکه آنالوگ و اختصاصی است و با پروتکل شبکه سازگاری ندارد. مسیر باید مستقیم و نقطه‌به‌نقطه باشد؛ فقط مدل‌های «تحت شبکه (Over IP)» قابلیت عبور از سوییچ را دارند.

آیا اکستندر VGA صدا را هم منتقل می‌کند؟

پورت VGA ذاتاً فاقد صداست، اما بسیاری از اکستندرها ورودی و خروجی صدای ۳.۵ میلی‌متری جداگانه دارند و صدا را همراه تصویر روی همان کابل شبکه منتقل می‌کنند. هنگام خرید، پشتیبانی از Audio را در مشخصات بررسی کنید.

حداکثر برد اکستندر VGA چقدر است؟

مدل‌های رایج بازار تا ۳۰۰ متر برد اسمی دارند. البته در بردهای بالا معمولاً باید رزولوشن را کاهش داد و کیفیت کابل شبکه نقش تعیین‌کننده‌ای پیدا می‌کند.

آیا استفاده از اکستندر، کیفیت تصویر را کم می‌کند؟

یک اکستندر باکیفیت با کابل مس خالص و تنظیم صحیح Gain/EQ، در محدودهٔ برد مجاز خود تصویری تقریباً برابر اتصال مستقیم ارائه می‌دهد. افت کیفیت معمولاً نتیجهٔ کابل CCA، انتخاب برد بیش از توان دستگاه یا نویز محیطی است، نه خود اکستندر.

تفاوت اکستندر VGA با اسپلیتر VGA چیست؟

اکستندر یک تصویر را به فاصلهٔ دور می‌برد؛ اسپلیتر یک تصویر را روی چند نمایشگر تکثیر می‌کند. اگر هر دو نیاز را هم‌زمان دارید، اسپلیترهای دارای خروجی روی کابل شبکه بهترین انتخاب هستند.

برای فاصلهٔ ۵۰ متری، کابل بلند بخرم یا اکستندر؟

قطعاً اکستندر. کابل VGA پنجاه‌متری باکیفیت هم گران است، هم نصب آن دشوار است و هم در این طول از افت سیگنال در امان نمی‌ماند. یک اکستندر ۶۰ یا ۱۰۰ متری به‌همراه کابل Cat6 مس خالص، نتیجهٔ بهتری با هزینهٔ کمتر می‌دهد.

قیمت اکستندر VGA به چه عواملی بستگی دارد؟

برد انتقال، حداکثر رزولوشن، پشتیبانی از صدا، وجود تنظیمات Gain/EQ و برند سازنده مهم‌ترین عوامل تعیین قیمت هستند. برای مشاهدهٔ قیمت به‌روز مدل‌های مختلف و مقایسهٔ مشخصات، به فروشگاه لوازم جانبی کامپیوتر سیکاس کالا در sikaskala.com مراجعه کنید.
