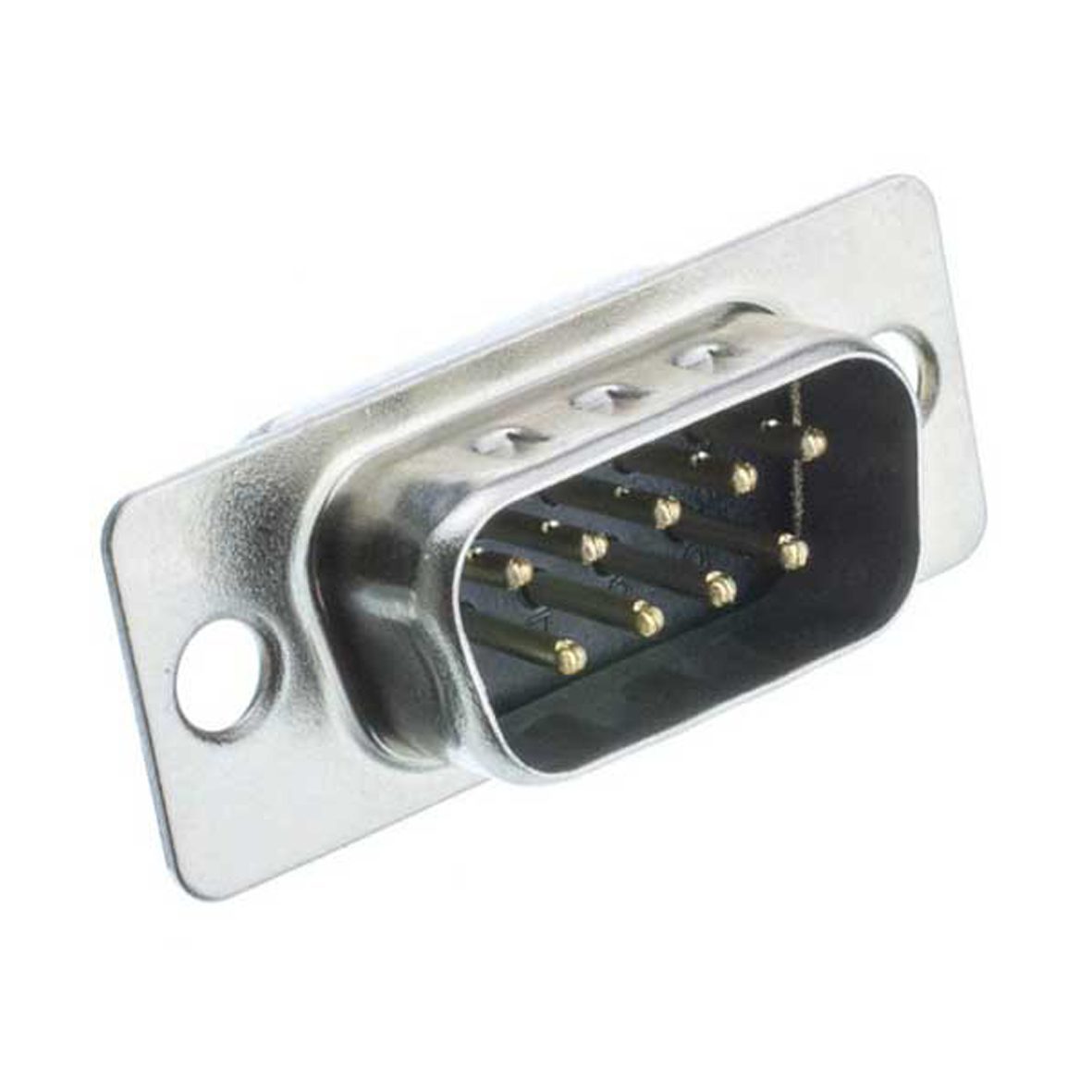

سوکت لحیمی تعمیری کام RS232 نری 9 پین کد 2032

سوکت لحیمی تعمیری کام RS232 نری 9 پین

این کانکتور خام DB9 نری RS232 برای تعمیر یا ساخت دستی سرِ کابل‌های سریال (تجهیزات صنعتی، PLC، دستگاه‌های CNC قدیمی، POS و مودم‌های سریال) استفاده می‌شود و نیاز به لحیم‌کاری دارد؛ این یک کابل آماده نیست.

مهم‌ترین نکته: نری یا مادگی؟

این کانکتور «نری» است، یعنی پین دارد. اگر سوکت مقابل روی دستگاه شما هم پین دارد (نری است)، باید نسخهٔ مادگی را تهیه کنید، نه این محصول. پیش از سفارش، جنسیت سوکت روی دستگاه یا کابل خود را حتماً بررسی کنید تا از خرید اشتباه جلوگیری شود.

جهت شماره‌گذاری پین هنگام لحیم‌کاری

شماره‌گذاری پین‌ها وقتی از سمت جلو (سمت پین‌ها) نگاه می‌کنید با وقتی از پشت سوکت (سمت لحیم‌کاری) نگاه می‌کنید، آینه‌وار برعکس می‌شود. برای جلوگیری از لحیم‌کردن سیم به پین اشتباه، نقشهٔ پین را حتماً از زاویهٔ سمت لحیم‌کاری ببینید.

پین گراند را فراموش نکنید

یکی از رایج‌ترین دلایل قطع ارتباط سریال، اتصال شل یا فراموش‌شدهٔ پین ۵ (Ground) است، حتی اگر بقیهٔ پین‌ها درست لحیم شده باشند. اتصال محکم این پین را دوباره بررسی کنید.

سیم‌کشی مستقیم یا Null-modem

بسته به این‌که دو دستگاه به‌صورت مستقیم (کامپیوتر به تجهیزات صنعتی) یا کامپیوتر به کامپیوتر وصل می‌شوند، سیم‌کشی باید مستقیم (pin-to-pin) یا کراس (Null-modem، با جابه‌جایی TX/RX) باشد. جنس درست کافی نیست؛ نقشهٔ سیم‌کشی هم باید با کاربرد واقعی مطابقت داشته باشد.

مشخصات

• نوع: کانکتور خام DB9 نری، ۹ پین
• کاربرد: لحیم‌کاری برای تعمیر/ساخت کابل سریال RS232
• نسخهٔ مادگی این محصول هم در سیکاس کالا موجود است

سایر گزینه‌های تبدیل کام RS232 سیکاس کالا را هم ببینید.
